Exemple d'exécution de couleur d'aspect du TCO
Sommaire → Matériel → Modules TCO → Configuration TCO Rocrail → Exemple d'exécution de couleur d'aspect du TCO
Environnement de travail
Cette documentation est basée sur Rocrail Version 2.1.4441 daté du 10.04.2024 .
Utilisation à vos propres risques de cet environnement de travail Rocrail: ctc_module_aspect_color.zip
Propriétés du TCO
Cet exemple a été enregistré en utilisant les propriétés Rocrail / Automatique / TCO:
 | propriétés TCO: Évènements TCO = ON Priorité d'occupation TCO = ON TCO noir si libre = ON |
Configuration

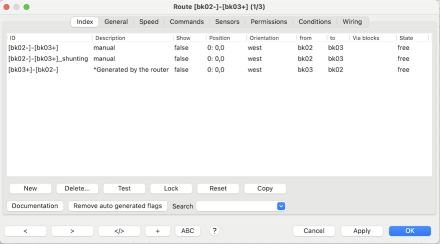

Pour avoir un meilleur contrôle du signal "sg01" deux itinéraires ont été configurés du bloc de gauche au bloc de droite:
Les deux configurations d'itinéraire diffèrent dans les détails suivants:
| Identifiant d'itinéraire | Commandes | Permissions | ||
|---|---|---|---|---|
| [bk02-]-[bk03+] | sg01 | jaune | Shuntage | non |
| [bk02-]-[bk03+]_shunting | sg01 | blanc | Shuntage | seulement |
Shuntage d’exécution désactivé
| no. | image | état bloc gauche | état bloc droit | description |
|---|---|---|---|---|
| 1 |  | Occupé | Libre | la locomotive est placée dans le bloc de gauche |
| 2 |  | Occupé | Réservé | la locomotive est démarrée et réserve le bloc de droite |
| 3 |  | Occupé | Entrer | la locomotive entre dans le bloc de droite |
| 4 |  | Libre | Occupé | la locomotive est dans le bloc de droite; un échange est effectué |
| 5 |  | Réservé | Occupé | la locomotive est démarrée et réserve le bloc de gauche |
| 6 |  | Entrer | Occupé | la locomotive entre dans le bloc de gauche |
| 7 |  | Occupé | Libre | la locomotive est dans le bloc de gauche; un échange est effectué |
Shuntage d’exécution activé
| no. | image | état bloc gauche | état bloc droit | description |
|---|---|---|---|---|
| 1 |  | Occupé | Libre | la locomotive est placée dans le bloc de gauche |
| 2 |  | Occupé | Réservé | la locomotive est démarrée et réserve le bloc de droite |
| 3 |  | Occupé | Entrer | la locomotive entre dans le bloc de droite |
| 4 |  | Libre | Occupé | la locomotive est dans le bloc de droite; un échange est effectué |
| 5 |  | Réservé | Occupé | la locomotive est démarrée et réserve le bloc de gauche |
| 6 |  | Entrer | Occupé | la locomotive entre dans le bloc de gauche |
| 7 |  | Occupé | Libre | la locomotive est dans le bloc de gauche; un échange est effectué |
