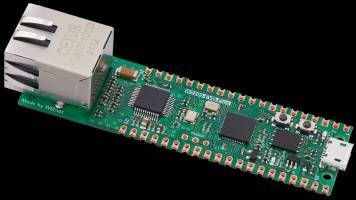

Raspberry Pi Pico 1	W5500	W5500	W5500-EVB-Pico

Le but est de fournir un Pico avec une connexion ethernet W5500.
Le W5500 est controlé par SPI et le WIOpico-ETH utilisera la même disposition de broches que le WIOpico 16 E/S CAN.

• Seulement disponible pour les Pico sans carte fille WiFi. ✔️
• Recherche du serveur Rocrail par mDNS. ✔️
• Communication transparente entre WiFi et Ethernet. ✔️
• Même disposition de broches que le WIOpico 16 E/S CAN. ✔️

Utiliser les commandes de terminal suivantes pour activer l'EthCon dans WIO:

*ethcon=1

C'est le bit 0 dans l'options7.
Un redémarrage est nécessaire.

Cette carte connecte la broche Reset et Interrupt du W5500 au GP20 et GP21 ce qui réduit le nombre de servos à deux.
Si NeoPixel a été activé la broche GP26 du second servo est utilisé pour cela et n'est plus disponible pour les servos.

Pour le W5500-EVB-Pico le même circuit imprimé peut être utilisé pour le WIOpicoCAN sans monter U2 et U3. (MCP2515/MCP2562)

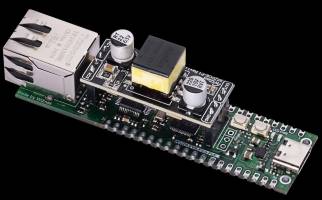

Le W5500-EVB-Pico est également disponible avec une option POE:

• Arduino Ethernet Library → Ethernet
• Arduino mDNS Library → ArduinoMDNS
• Pico Ethernet Library
• https://docs.wiznet.io/Product/iEthernet/W5500/w5500-evb-pico#pin-out
