Innovative Model Railroad Control System

Die Tests wurden durchgeführt mit Rocrail Version 136 (29. Okt. 2019).

Hier soll gezeigt werden, welche Farbe ein Rocrail-Gleiselement in bestimmten Situationen zeigt.
Das in den folgenden Tests verwendete Rocrail-Gleiselement ist hier gekennzeichnet:
Die Tests benutzen das Standard-SVG-Thema "SpDrS60".
Das Gleiselement ist ein "straight.svg" ()
mit den Variationen "straight-occ.svg" (), "straight-route.svg" () and "straight-shunt.svg" ().
Andere SVG-Themen können vom Leser leicht mit dem folgenden Rocrail workspace getestet werden.

Mehrere Parameter bestimmen die Farbe der Gleiselemente und damit die Darstellung der Fahrstrassen:

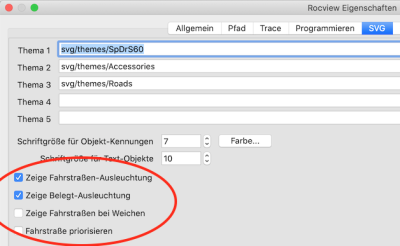

a) in den Rocview-Eigenschaften (die Standardwerte):
- EIN = Zeige Fahrstraßen-Ausleuchtung
- EIN = Zeige Belegt-Ausleuchtung
- AUS = Zeige Fahrstraßen bei Weichen
- AUS = Fahrstraße priorisieren
Diese Werte wurden während des Tests als konstante Werte verwendet.


b) innerhalb der Gleis-Eigenschaften
b1) "Block-Kennung" und
b2) "Rückmelder";


c) ist der zugehörige Rückmelder aktiv oder nicht aktiv.


d) ist der "Rangier-Modus" der Lok EIN oder AUS;

Die folgenden Tabellen zeigen die vollständige Liste aller Wertekombinationen von b1) b2) c) und d).
Das in den Tests verwendete Rocrail-Gleiselement ist in der Kopfzeile der Tabellen markiert.
Die Tabelle ist in zwei Teile geteilt.
Erster Teil: Es ist keine Lok im Block "bk01" vorhanden:
die "hypothetische" Kombination 09 bis 16 ist der Vollständigkeit halber enthalten; "hypothetisch" wegen "keine Lok, kein Rangieren".

	b1)	b2)	c)	d)
	Gleis- Eigenschaften	Gleis- Eigenschaften	Rückmelder	Lok		Gleis-
Nr.	Block-Kennung	Rückmelder	aktiv	Rangieren	Lok	Farbe	Abbildung
01	nein	nein	nein	nein	nein	grau
02	ja	nein	nein	nein	nein	grau
03	nein	ja	nein	nein	nein	grau
04	ja	ja	nein	nein	nein	grau
05	nein	nein	ja	nein	nein	grau
06	ja	nein	ja	nein	nein	grau
07	nein	ja	ja	nein	nein	rot
08	ja	ja	ja	nein	nein	rot
09	nein	nein	nein	ja	nein	grau	hypothetisch
10	ja	nein	nein	ja	nein	grau	hypothetisch
11	nein	ja	nein	ja	nein	grau	hypothetisch
12	ja	ja	nein	ja	nein	grau	hypothetisch
13	nein	nein	ja	ja	nein	grau	hypothetisch
14	ja	nein	ja	ja	nein	grau	hypothetisch
15	nein	ja	ja	ja	nein	rot	hypothetisch
16	ja	ja	ja	ja	nein	rot	hypothetisch

Zweiter Teil: im Block "bk01" ist eine Lok vorhanden:

	b1)	b2)	c)	d)
	Gleis- Eigenschaften	Gleis- Eigenschaften	Rückmelder	Lok		Gleis-
Nr.	Block-Kennung	Rückmelder	aktiv	Rangieren	Lok	Farbe	Abbildung
17	nein	nein	nein	nein	ja	gelb
18	ja	nein	nein	nein	ja	rot
19	nein	ja	nein	nein	ja	gelb
20	ja	ja	nein	nein	ja	rot
21	nein	nein	ja	nein	ja	gelb
22	ja	nein	ja	nein	ja	rot
23	nein	ja	ja	nein	ja	rot
24	ja	ja	ja	nein	ja	rot
25	nein	nein	nein	ja	ja	blau
26	ja	nein	nein	ja	ja	rot
27	nein	ja	nein	ja	ja	blau
28	ja	ja	nein	ja	ja	rot
29	nein	nein	ja	ja	ja	blau
30	ja	nein	ja	ja	ja	rot
31	nein	ja	ja	ja	ja	rot
32	ja	ja	ja	ja	ja	rot

Eine Zusammenfassung aller Test-Ergebnisse:

Dieser Rocrail Arbeitsbereich wurde zum Testen benutzt: SymbolIllumination.zip
Ein Klick auf den Taster "Start test" setzt alle Parameter, um die gezeigten Test-Ergebnisse anzuzeigen.
